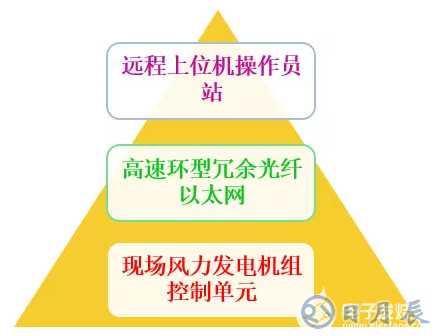

風力發電是一種可再生可持續發展的清潔能源。一直是國家大力提倡和發展的能源項目具有重要的經濟價值。目前風力發電占國內發電裝機量的比例為4%，可見未來風力發電的潛力巨大和發展空間。風力控制系統主要分成3大組成部分：
1、 風力場機組控制單元，實現機組的參數監視、發電控制以及設備保護等功能是風機控制的核心部分；
2、 高速環形冗余通信單元，是現場發電機組與遠程操作中心HMI實時交互的高速公路
3、 全程上位機操作中心站，具備完備的機組狀態監視、參數報警、實時/歷史數據的記錄顯示功能以及實現對風場所有機組是實時操作。
方案介紹
億佰特專注無線通信行業，經過多年工業現場數據通信實踐可以提供多種風場環形冗余通信方案實施。主要有無線lora和4G通信方案。
無線lora通信方案
風機機組采用巴赫曼PLC或者國產風機PLC進行風力場機組的參數控制，億佰特E90-DTU(433C30)使用RS485對接PLC控制單元通信，使用lora無線點對點通信相對應的E90-DTU(433C30E)使用以太網接入以太網交換機或者控制站網關。上位機HMI平臺接入組網，通過modbus協議監控風機運行。
4G基站通信方案
風機機組同樣采用巴赫曼PLC或者國產風機PLC進行風力場機組的參數控制，使用RS485接線E840-DTU(4G-02)對接PLC控制單元使用串口通信，通過電信運營商基站網絡將風機實時數據上傳至項目系統云平臺，遠程操作中心站上位機HMI網絡接入云平臺，通過modbus協議監控風機運行。
方案對比
上表是一個概要的方案對比，從表中我們可以看出無線lora通信的方案適用于沒有電信運營商基站網絡信號覆蓋的偏遠地區無線方案省去遠距離的布線成本。如果風力場區域覆蓋有4G網絡信號，建議使用4G通信DTU E840-DTU(4G-02)滿足更高要求的實時監控需求。
